Como um motor de passo híbrido alcança alto torque e precisão

Você já se envolveu profundamente em um projeto, precisando de um componente que fornecesse potência bruta e precisão meticulosa, e se perguntou o que torna isso possível? Eu sei que sim. No mundo da automação, da robótica e das máquinas de precisão, a busca por um sistema de acionamento que não o obrigue a escolher entre força e controle é constante. É aí que a maravilha da engenharia doOlámotor de passo de noivaentra em jogo. Para nós emLICHUAN, esta não é apenas uma categoria de produto; é a essência da solução dos desafios de controle de movimento mais exigentes de nossos clientes. O design exclusivo de umMotor de passo híbridopreenche a lacuna, oferecendo o melhor dos dois mundos de outros tipos de motores, e hoje, quero abrir a cortina sobre exatamente como ele consegue esse feito. Ao compreender seu funcionamento interno e os parâmetros precisos que definem seu desempenho, você poderá tomar uma decisão informada para sua próxima aplicação.

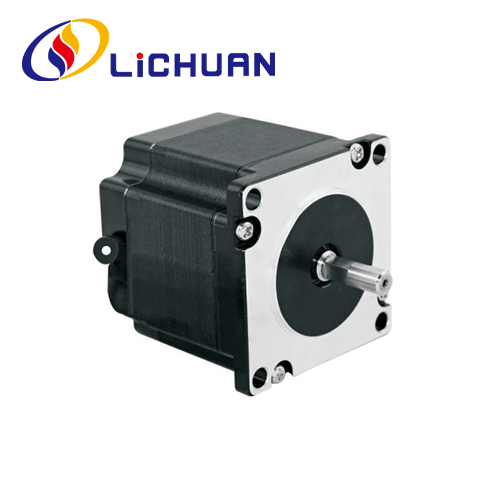

O que diferencia um motor de passo híbrido de outros tipos

Para apreciar as suas capacidades, devemos primeiro compreender a sua identidade. Ao contrário dos motores de passo de ímã puramente permanente ou de relutância variável, umMotor de passo híbridoé, como o nome indica, um híbrido. Combina engenhosamente os princípios de ambos. Possui um ímã permanente em seu rotor, mas esse rotor também é dentado, como um motor de relutância variável. Esta fusão cria um efeito sinérgico. O ímã permanente fornece um fluxo magnético constante, aumentando o torque. Simultaneamente, a estrutura dentada permite um ângulo de passo muito menor - normalmente 1,8° ou 0,9° - permitindo que o fluxo magnético siga um caminho preferencial através dos dentes alinhados. Esta combinação é a razão fundamental pela qual umMotor de passo híbridoé excelente em aplicações que exigem alto torque em baixas velocidades e resolução posicional precisa.

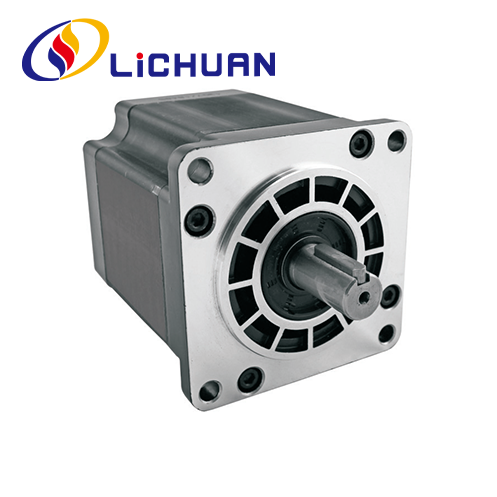

Como o design interno cria um torque superior

O segredo do alto torque está no circuito magnético e no design do entreferro. O estator de umMotor de passo híbridotem vários pólos dentados enrolados em bobinas. Quando essas bobinas são energizadas em uma sequência específica, elas criam pólos eletromagnéticos. O rotor de ímã permanente, já magnetizado, é atraído ou repelido por estes pólos do estator. Como os dentes do rotor estão ligeiramente deslocados dos dentes do estator, as forças magnéticas geram uma forte tração tangencial – torque – para alinhá-los. Quanto mais dentes e mais forte for o fluxo magnético (tanto do ímã permanente quanto da excitação da bobina), maior será o torque. NoLICHUAN, otimizamos isso usando materiais magnéticos permanentes de alta energia e laminações de precisão para minimizar perdas de fluxo e maximizar a densidade de torque. É por isso que nossos motores podem fornecer retenção excepcional e torque dinâmico em uma estrutura compacta.

Quais parâmetros impactam diretamente a precisão e o desempenho

A precisão em um motor de passo é amplamente definida pela precisão do ângulo do passo e pela consistência com que ele pode atingir esses passos sem errar. Isto é regido por vários parâmetros técnicos importantes. Compreender essas especificações é crucial para selecionar o motor certo para as necessidades de precisão do seu sistema.

Principais parâmetros de desempenho de um motor de passo híbrido

• Ângulo de passo:O deslocamento angular por pulso de entrada (por exemplo, 1,8°, 0,9°). Um ângulo menor permite uma resolução mais precisa.

• Torque de retenção:O torque máximo que o motor pode exercer quando energizado em repouso. Isso resiste a forças externas.

• Torque de retenção:O leve torque presente quando o motor está desligado, devido ao ímã permanente e à atração do núcleo de ferro.

• Precisão:Normalmente, uma porcentagem do ângulo do passo (por exemplo, ±5%). Isto não é cumulativo.

• Repetibilidade de etapas:A precisão com que o motor retorna a uma posição comandada, muitas vezes extremamente alta.

• Inércia do Rotor:A inércia da parte rotativa, afetando a dinâmica de aceleração e desaceleração.

Vejamos como alguns desses parâmetros se traduzem no mundo realLICHUANmodelos. A tabela a seguir compara duas séries populares, destacando como as escolhas de projeto afetam as características de torque e precisão.

Tabela 1: Comparação da série de motores de passo híbridos LICHUAN

Como você seleciona o motor de passo híbrido certo para sua aplicação

A escolha do motor correto é um equilíbrio entre os requisitos mecânicos e a curva de desempenho do motor. O erro mais comum é selecionar com base no tamanho do chassi ou apenas no torque de retenção. Você deve considerar a curva velocidade-torque. UMMotor de passo híbridofornece torque máximo em baixas velocidades e o torque diminui à medida que a velocidade aumenta devido ao back-EMF e à indutância do enrolamento. NoLICHUAN, orientamos nossos clientes através de um processo de seleção simples:

1. Determine a inércia da carga e a velocidade operacional necessária.

2. Calcule o torque de aceleração e o torque de funcionamento contínuo necessários.

3. Revise a curva velocidade-torque de um motor candidato, garantindo que ele forneça pelo menos 30-50% mais torque do que o requisito calculado em toda a faixa de velocidade desejada.

4. Combine a saída de corrente e tensão do driver com as especificações de fase do motor para obter desempenho ideal.

Tabela 2: Fatores Críticos de Seleção para Desempenho Ideal

Quais são as perguntas mais comuns sobre motores de passo híbridos (FAQ)

Nas nossas conversas diárias com engenheiros e designers, certas questões surgem repetidamente. Aqui estão três perguntas frequentes detalhadas para abordar curiosidades e preocupações comuns.

FAQ 1: Um motor de passo híbrido pode funcionar em altas velocidades como um servo?
Embora tradicionalmente conhecido pelo desempenho de velocidade baixa a média, o modernoMotores de passo híbridos, especialmente quando combinado com drivers de microstepping avançados, pode atingir velocidades surpreendentemente altas. O segredo é usar um driver com alta tensão de alimentação para superar a indutância do motor. No entanto, para aplicações que exigem alta velocidade sustentada com torque total, um sistema servo ainda pode ser mais eficiente. Para muitas tarefas de posicionamento ponto a ponto com necessidades de alto torque em velocidades mais baixas, umMotor de passo híbridooferece uma solução mais econômica e simples.

FAQ 2: Como evito etapas perdidas e garanto a precisão?
As etapas perdidas ocorrem quando o torque de carga do motor excede o torque disponível do motor em uma determinada velocidade. Para garantir a precisão, dimensione sempre o seu motor com uma margem de segurança significativa (consulte o guia de seleção acima). Use um sistema de passo em circuito fechado para aplicações críticas – nossoLICHUANos híbridos de circuito fechado incorporam um codificador para detectar e corrigir instantaneamente qualquer perda de passo, proporcionando confiabilidade semelhante à do servo sem sacrificar a simplicidade e o torque inerentes ao passo.

FAQ 3: O microstepping é necessário para obter maior precisão?
Microstepping é uma técnica de driver que divide eletronicamente um passo completo em incrementos menores (por exemplo, 1/16, 1/32 de passo). Melhora drasticamente a resolução, reduz a vibração e permite movimentos mais suaves, especialmente em baixas velocidades. Para máxima precisão e suavidade, combinando umMotor de passo híbridocom um driver de microstepping é altamente recomendado. Ele permite que você aproveite a precisão fundamental do motor e obtenha uma operação excepcionalmente fina e silenciosa.

Pronto para integrar torque e precisão incomparáveis ​​em seu projeto?

A jornada para entender oMotor de passo híbridorevela um componente construído para desempenho onde é importante. Seu design híbrido é uma prova de engenharia elegante, resolvendo as demandas duplas de potência e precisão em um pacote único e robusto. NoLICHUAN, não fabricamos apenas esses motores; nós os projetamos com foco profundo nos parâmetros que mais importam para o sucesso do seu projeto – desde o grau do material magnético até a tolerância de cada dente.

Se você estiver enfrentando as complexidades de um novo projeto ou otimizando uma máquina existente que exige confiabilidade, resistência e precisão extrema, vamos conversar. Nossa equipe está pronta para ajudá-lo a analisar suas necessidades e combiná-las com a solução perfeitaMotor de passo híbrido LICHUANsolução.Contate-noshojepara discutir seus desafios específicos de torque e precisão. Estamos aqui para impulsionar sua inovação, um passo preciso de cada vez.
