A LICHUAN® dá as boas-vindas a você no atacado de driver de motor de passo de circuito fechado para controle preciso de nossa fábrica. Nossos produtos possuem certificação CE e atualmente possuem uma grande quantidade de estoque de fábrica. A fábrica de Lichuan tem mais de 15 anos de experiência em produção. Somos suporte OEM e ODM, iremos fornecer-lhe um bom serviço e preços com desconto de fábrica. Damos as boas-vindas a mais distribuidores para se juntarem à LICHUAN.

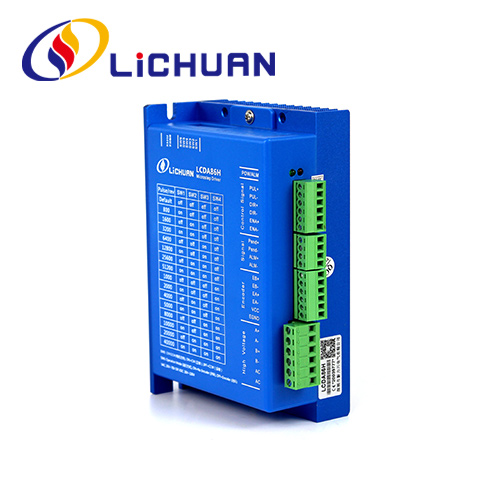

LCDA86H adota o mais recente chip DSP de controle de motor especial e tecnologia de controle de circuito fechado vetorial,
resolve completamente problemas de falta de passo para motor de passo de malha aberta, resolve completamente problemas de falta de passo para motor de passo de malha aberta, obviamente melhora o desempenho do motor em alta velocidade, reduz a geração de calor
e vibração do motor, aumenta a velocidade de processamento e a precisão da máquina, diminui a potência
consumo, aplica-se a motores de circuito fechado Nema34 bifásicos, tem vantagens de passo e servo,
é 50% mais barato que os sistemas servo no mercado e um programa de atualização ideal para os clientes.
Recursos do LCDA86H
● Faixa de entrada de tensão: DC30V~100V / AC20V~70V
● Corrente máxima de pico: 6A
● Faixa de subdivisão: Padrão 4000/rev, qualquer subdivisão (200~51200) pode ser
● definido através do painel de depuração.
● Frequência limite de pulso: 200KHZ
● Entrada de sinal: sinais de pulso, direção e habilitação
● Sinal de saída: Sinal no local e sinal de saída de falha, encoder completo do motor
● realimentação: entrada diferencial AB.
● Sobretensão, sobrecorrente, erro de rastreamento e funções de proteção contra erros.
● Controle vetorial de malha fechada, garante saída de alta velocidade e grande torque e nenhuma etapa faltante do motor.
Indústria de aplicativos
Aplicar a vários equipamentos e dispositivos de automação de pequeno e médio porte, tais como: máquina de gravação, máquina de decapagem de fio, máquina de marcação, máquina de corte, máquina a laser, instrumento de plotagem, equipamento médico, CNC, equipamento de montagem automática, equipamento de processamento eletrônico e etc. Excelentes efeitos de aplicação para equipamentos de baixo ruído e alta velocidade.
Índices elétricos
Parâmetro |
LCDA86G |
Mínimo |
Tipo |
Máx. |
Unidade |
Corrente máxima de pico |
|
|
6
|
A
|
Tensão de alimentação de entrada |
24
|
60
|
70
|
VCC/VCA |
Corrente de entrada lógica |
7
|
10
|
16
|
mA |
Frequência de pulso |
|
200
|
500
|
KHZ |
Definição de interface
(1) Interface de entrada do motor e da fonte de alimentação
Símbolo |
Nome |
Descrição |
UM+ |
Terminal positivo do enrolamento do motor de fase A |
|
-
|
Terminal negativo do enrolamento do motor de fase A |
|
B+ |
Terminal positivo do enrolamento do motor de fase B |
|
-
|
Terminal negativo do enrolamento do motor de fase B |
|
AC |
Terminal de conexão de fonte de alimentação |
VCC:30V-100V VCA: 20V-70V |
AC |
Terminal de conexão de alimentação de alimentação |
(2) Porta de entrada de sinal do codificador (o terminal verde de 6 pinos é adotado para o codificador LCDA86H, a definição do pino é a seguinte)
Símbolo |
Nome |
BE+ |
Entrada positiva de fase B do codificador do motor |
EB- |
Entrada negativa da fase B do codificador do motor |
EA+ |
Uma entrada de fase positiva do codificador do motor |
EA-
|
Uma entrada negativa de fase do codificador do motor |
CCV |
Fonte de alimentação do codificador |
EGND |
Aterramento de energia do codificador |
(3) Porta de sinal de controle
Nome |
Descrição |
PUL+ |
Sinal de entrada de pulso: a borda ascendente do pulso é válida; para responder ao sinal de pulso de maneira confiável, a largura do pulso deve ser maior que 2,5μs. Compatível com sinais de 5 V a 24 V, nenhuma resistência em série é necessária. |
PUL- |
DIR+ |
Sinal de entrada de direção: mude a direção do motor por sinal de nível alto/baixo, o sinal de direção deve ser estabelecido pelo menos Sus antes do sinal de pulso. Compatível com sinais de 5 V a 24 V, nenhuma resistência em série é necessária. |
DIR- |
ISTO + |
Habilitar sinal de controle, esse sinal de entrada é usado para ativar ou desativar a saída do driver. Quando esta função não é necessária, o terminal de sinal de ativação pode ser deixado flutuante. Compatível com sinais de 5 V a 24 V, nenhuma resistência em série é necessária. |
ESSE- |
Pendente+ |
Terminal positivo de sinal de posicionamento de acabamento |
Pendente- |
Terminal Negativo do Sinal de Posicionamento Fim |
ALM+ |
Terminal positivo de saída de alarme |
ALM- |
Terminal positivo de saída de alarme |
